概要
『屋根が薄い』『建物が古い』『屋根が曲面』『雪が多い』。従来型太陽光を載せにくかった工場・倉庫でも、軽量化と適切な固定方法によって設置可能性を再検討できる場合があります。
GreenMakerは、枠なし・接着施工用のGM-FLEXと、背面架台・クランプ固定用のGM-FRAME 560を明確に分け、屋根形状、屋面材、建物の状態、風雪条件から施工方法を選びます。
軽量なモジュールであっても、すべての屋根に無条件で設置できるわけではありません。モジュール、固定部材、配線を含む設備全体の重量と、屋根・建物側の許容荷重を分けて確認します。
発電量だけを大きくするのではなく、昼間の使用電力、蓄電、EV充電、空調・給湯など、発電後の使い道から適切な設備容量を検討します。
お客様の疑問に答えます
この屋根にも、太陽光を載せられますか？
「軽いから設置できる」と先に決めず、屋根・建物・風雪・電気の使い方を順番に確認します。
屋根が薄く、太陽光パネルの重さが心配です。設置できますか？
軽量化によって、設置可能性を再検討できる場合があります。GM-FLEXは厚さ2.5mm、製品重量2.0〜8.5kgのラインアップです。ただし、固定部材や配線を含む設備全体の重量と、屋根・建物側の許容荷重を確認して判断します。
建物も屋根も古く、強度が不安です。それでも相談できますか？
築年数だけで決めず、現在の状態から判断します。構造、屋根材、腐食・劣化、漏水、補修履歴、既存設備を確認します。軽量太陽光は追加荷重を抑える選択肢ですが、建物自体を補強するものではありません。
アーチ屋根、丸屋根、ドーム屋根にも設置できますか？

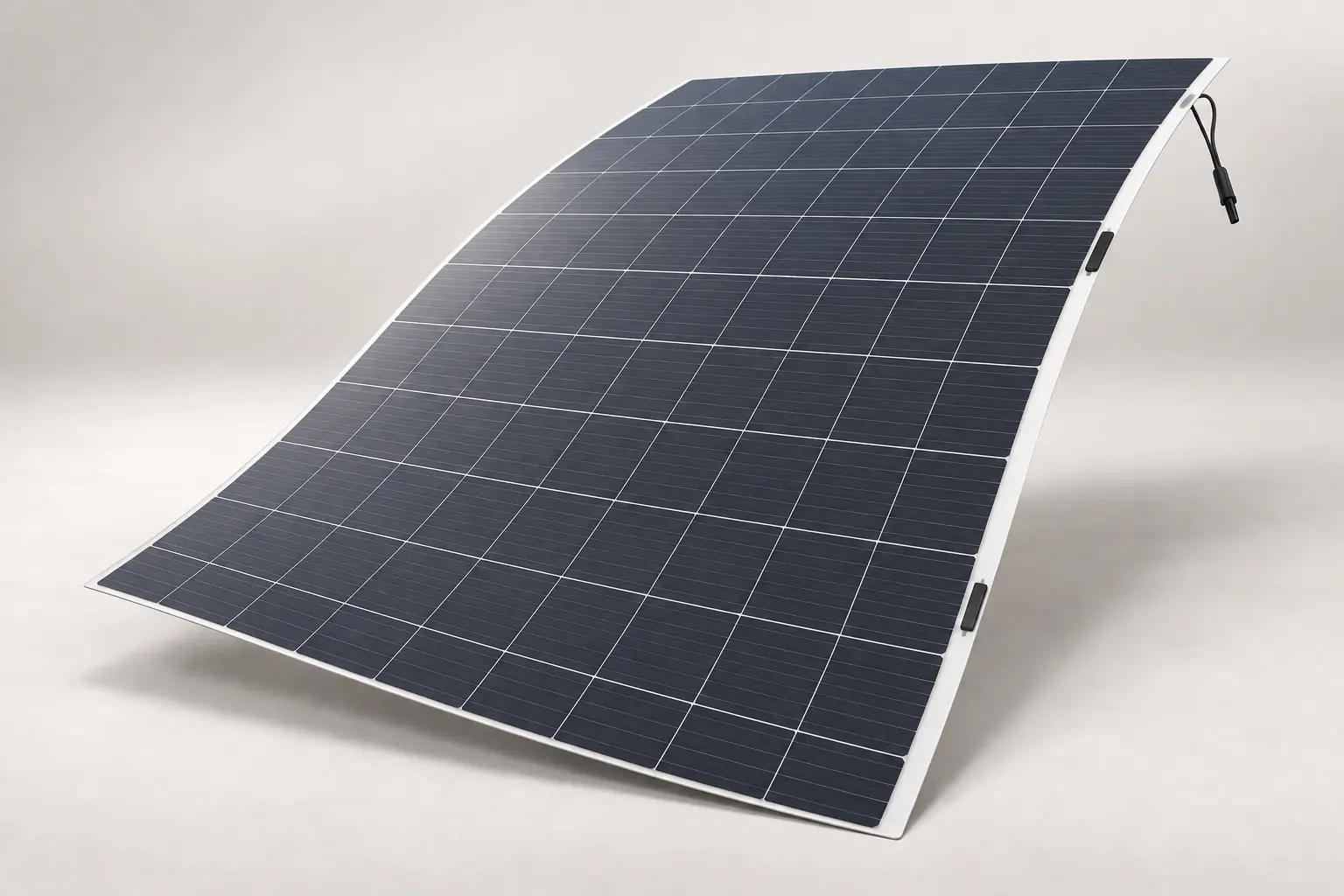

曲率と屋面材が適合すれば、検討できる場合があります。GM-FLEXは一般的なガラスモジュールでは対応しにくい曲面に沿わせやすい製品です。曲率半径、屋面材、風圧、排水、接着面の状態を確認します。
毎年たくさん雪が降る地域でも設置できますか？
豪雪・多雪地域でも検討できますが、積雪荷重は別に確認します。設備の追加重量、地域の垂直積雪量、建物・屋根の耐荷重、モジュールと固定部の耐力を分けて確認します。正面5400Paという製品値だけで建物全体の安全性は判断しません。
発電した電気を使い切れない場合は、どうすればよいですか？
屋根面積ではなく、電気の使い道から設備容量を決めます。30分値などの使用電力データから自家消費できる容量を確認し、蓄電池、空調・給湯、EV充電、売電などを比較して、過大な設備を避けます。
製品と施工方法を混同しない
屋根条件に合わせる2つの方式
枠なし接着用と背面架台固定用は別製品です。現地条件を確認して選定します。
施工方式 01

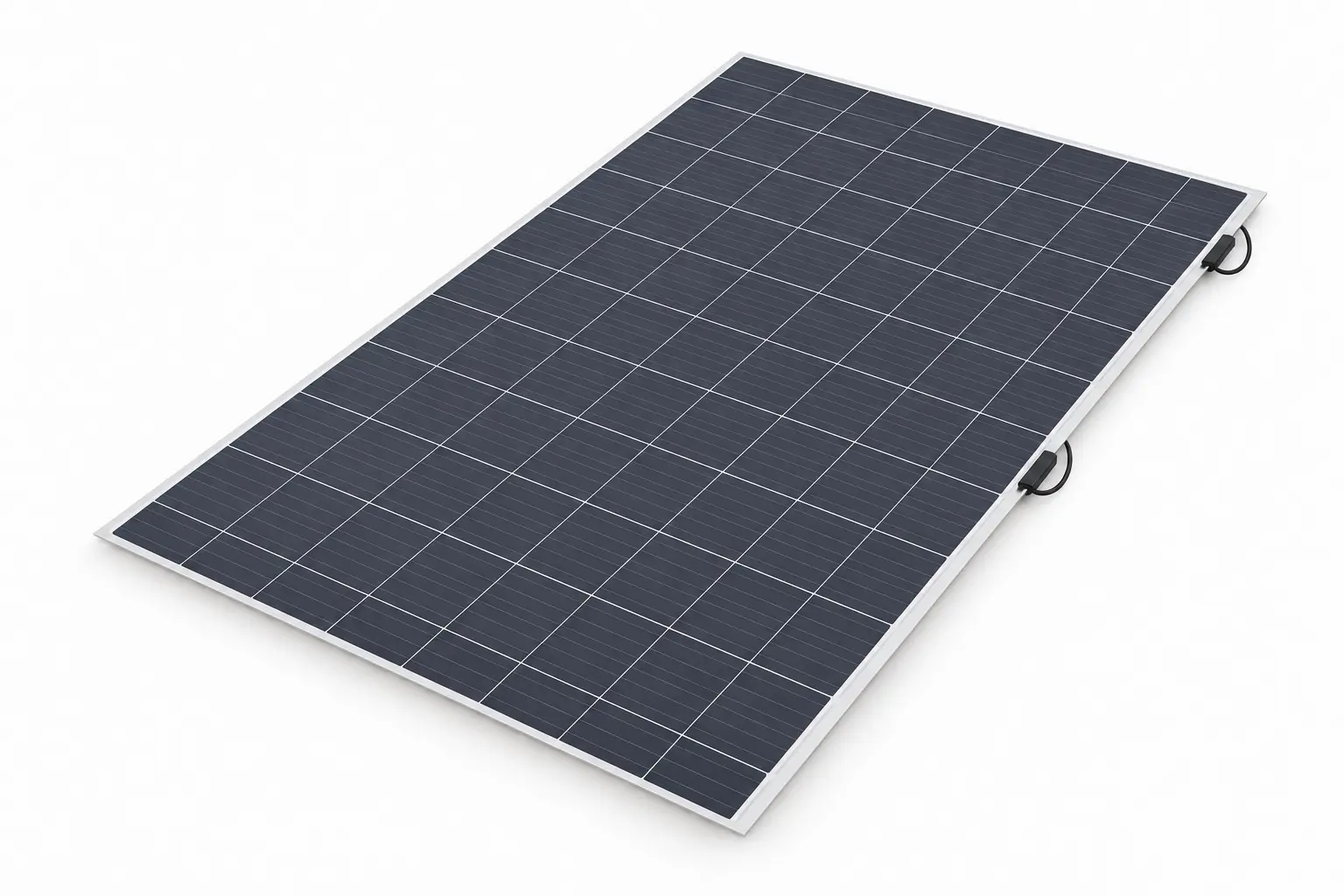

GM-FLEX｜枠なし・直接接着
専用接着剤で屋面へ直接接着します。曲率、屋面材、塗膜、錆・汚れ、下地処理、温度、養生、風圧を確認します。
施工方式 02

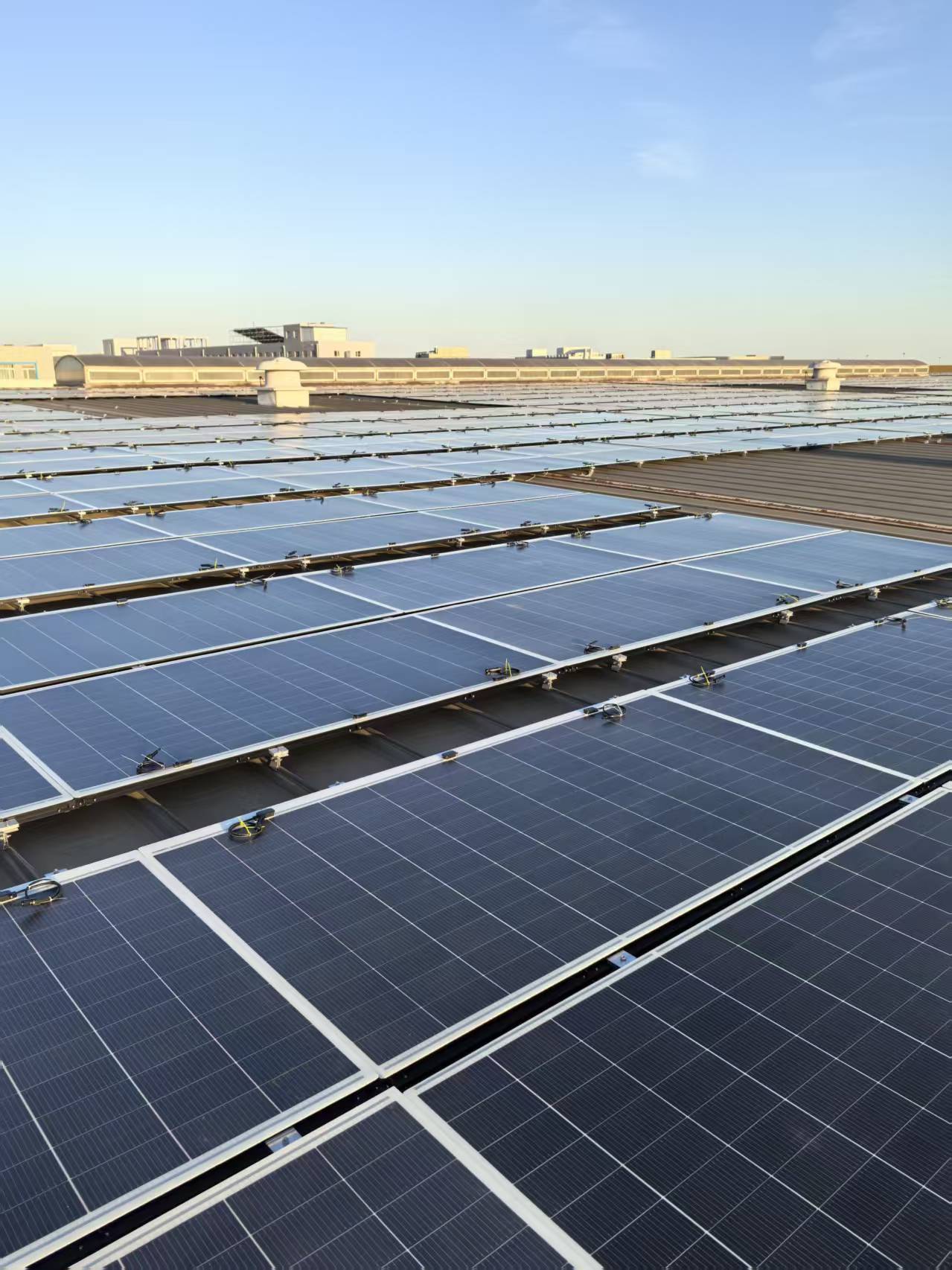

GM-FRAME 560｜背面架台・クランプ固定
折板屋根などで機械固定を選ぶ方式です。折板形状、クランプ適合、支持位置、風雪荷重の伝達、点検動線を確認します。
用途から設置可能性を考える
特殊形状・既存屋根への応用
下記は用途を分かりやすく示すイメージです。施工実績ではなく、設置可否は現地条件で判断します。
イメージ曲面・アーチ屋根
曲率半径、屋面材、風圧、排水、接着面を確認してGM-FLEXの配置を検討します。

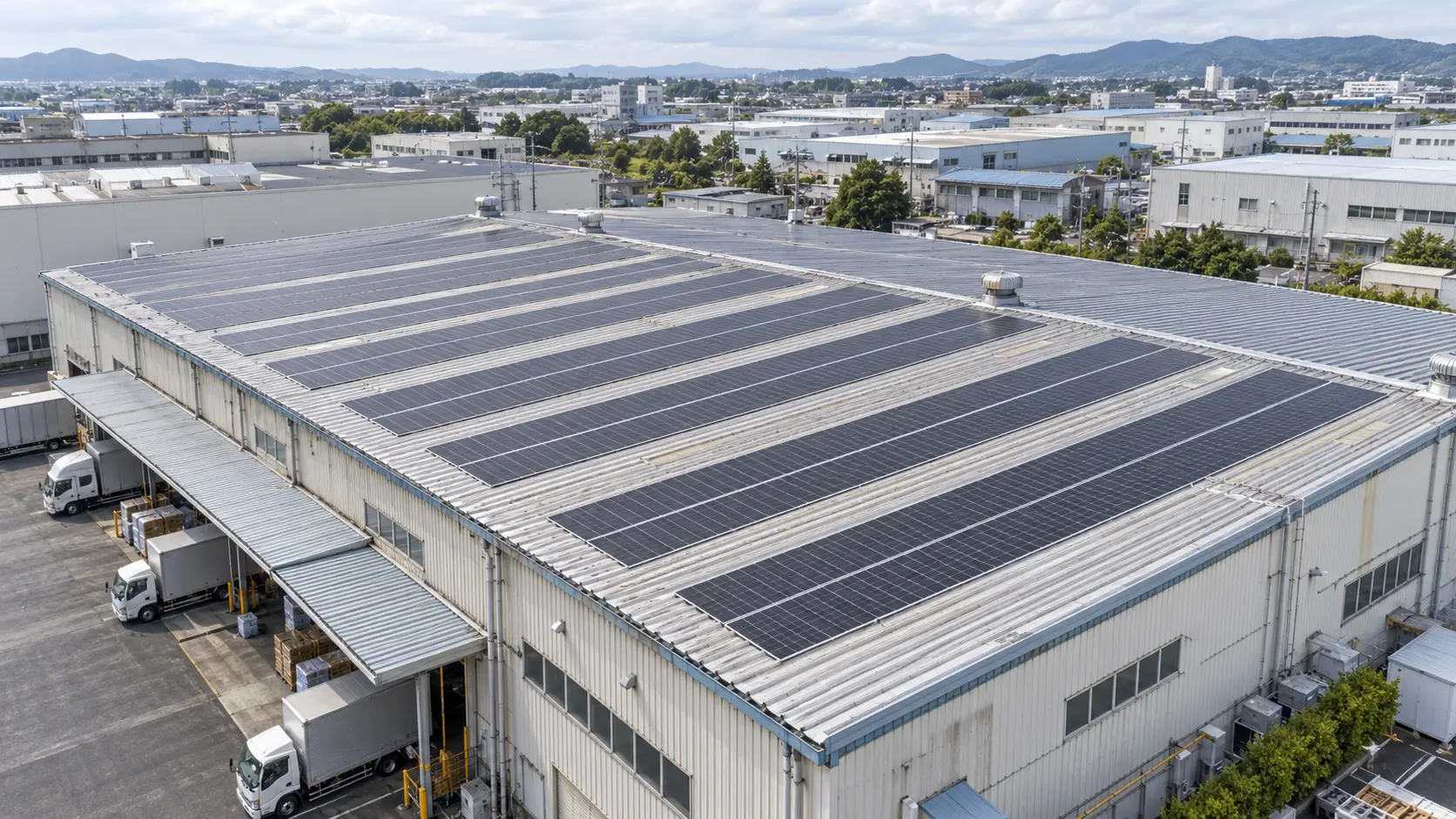

イメージ薄い金属屋根・既存倉庫
屋根材、腐食、支持構造と設備全体の追加重量を確認します。

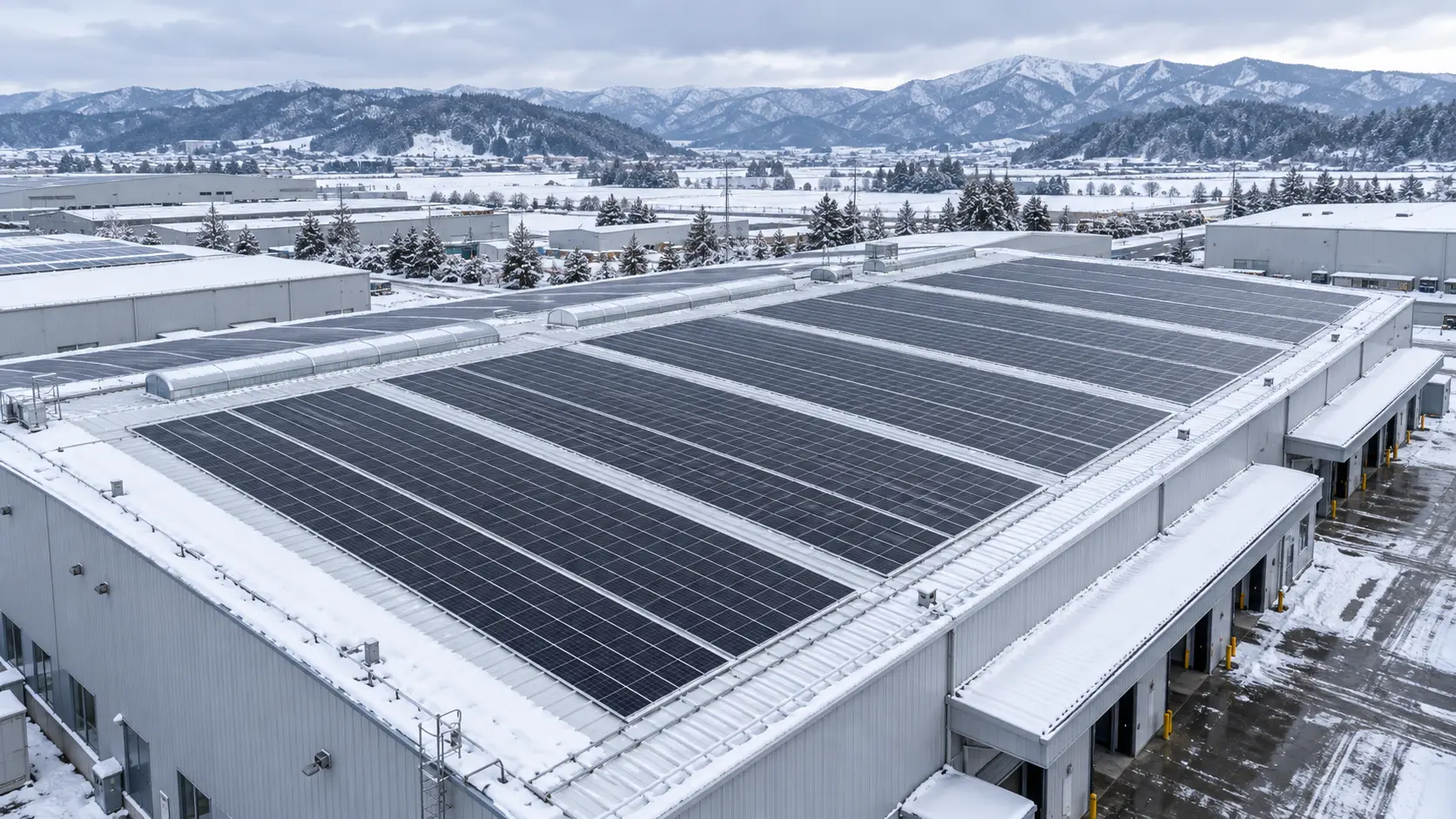

イメージ豪雪・多雪地域
積雪荷重、建物耐荷重、製品と固定部の耐力を分けて確認します。

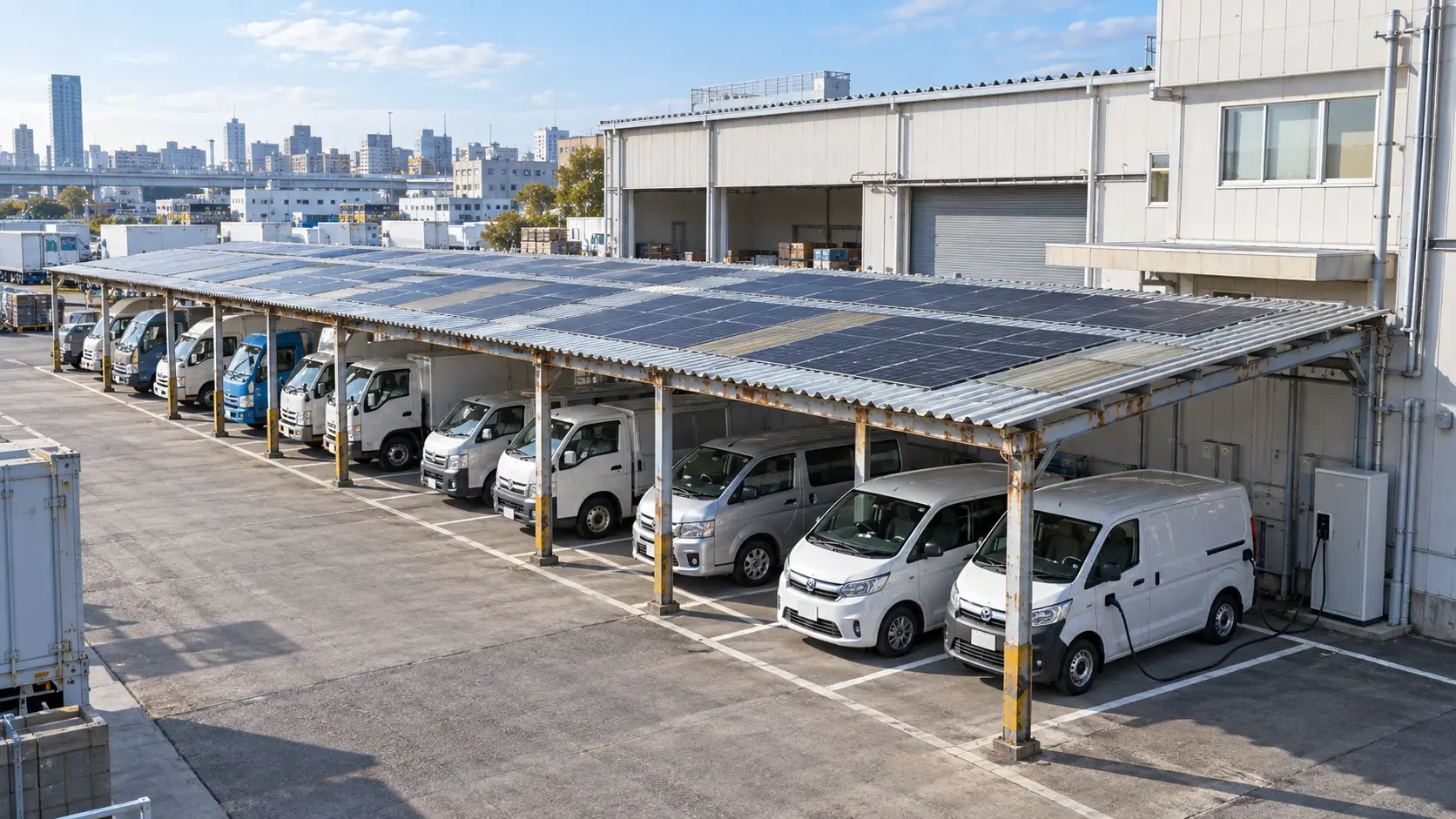

イメージ事業所の既存カーポート
薄い屋根材、鉄骨の腐食、必要な補修・補強と自家消費を一体で検討します。

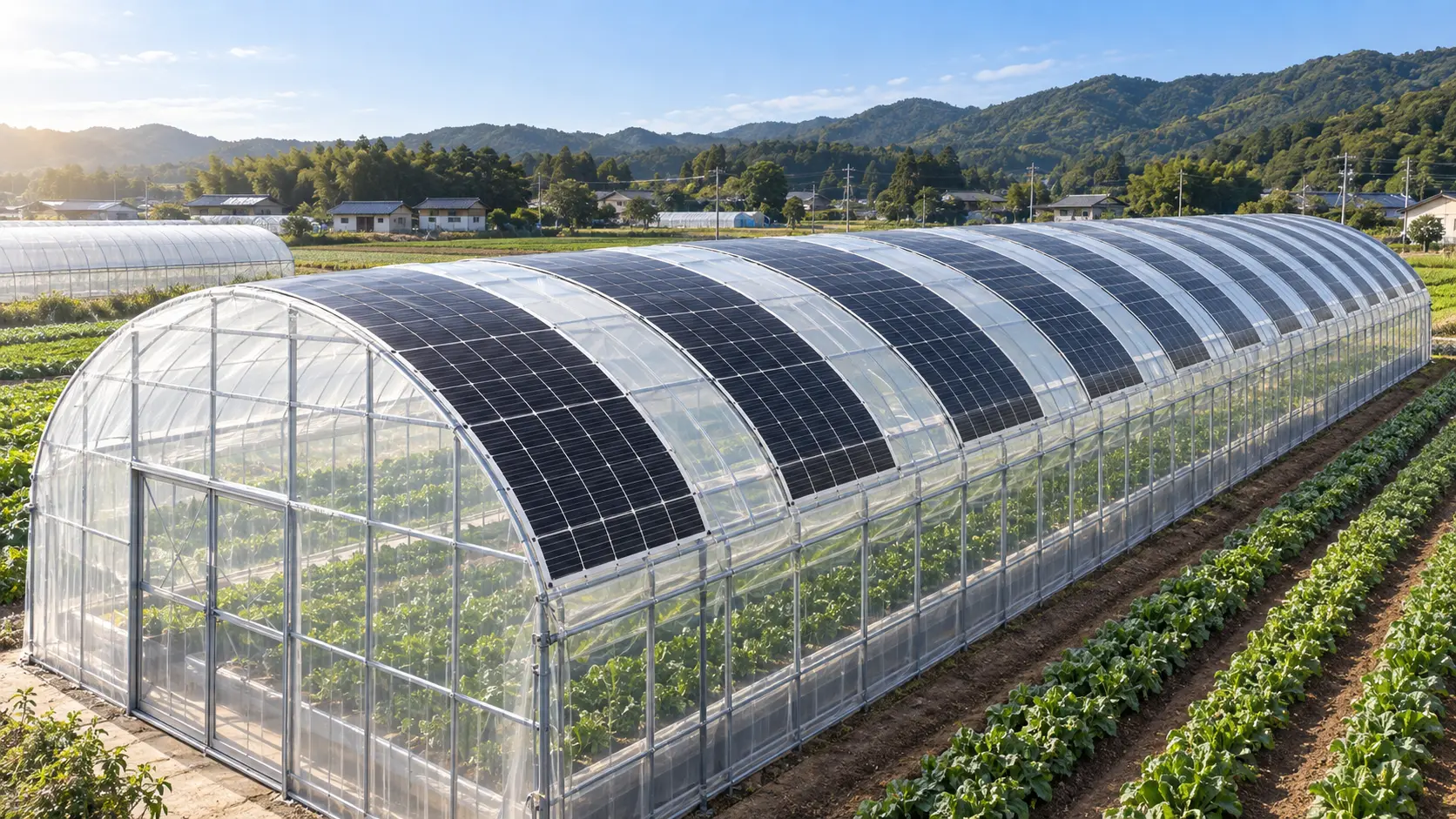

イメージ農業用ハウス
構造、採光、営農への影響、保守動線を含めて個別に検討します。

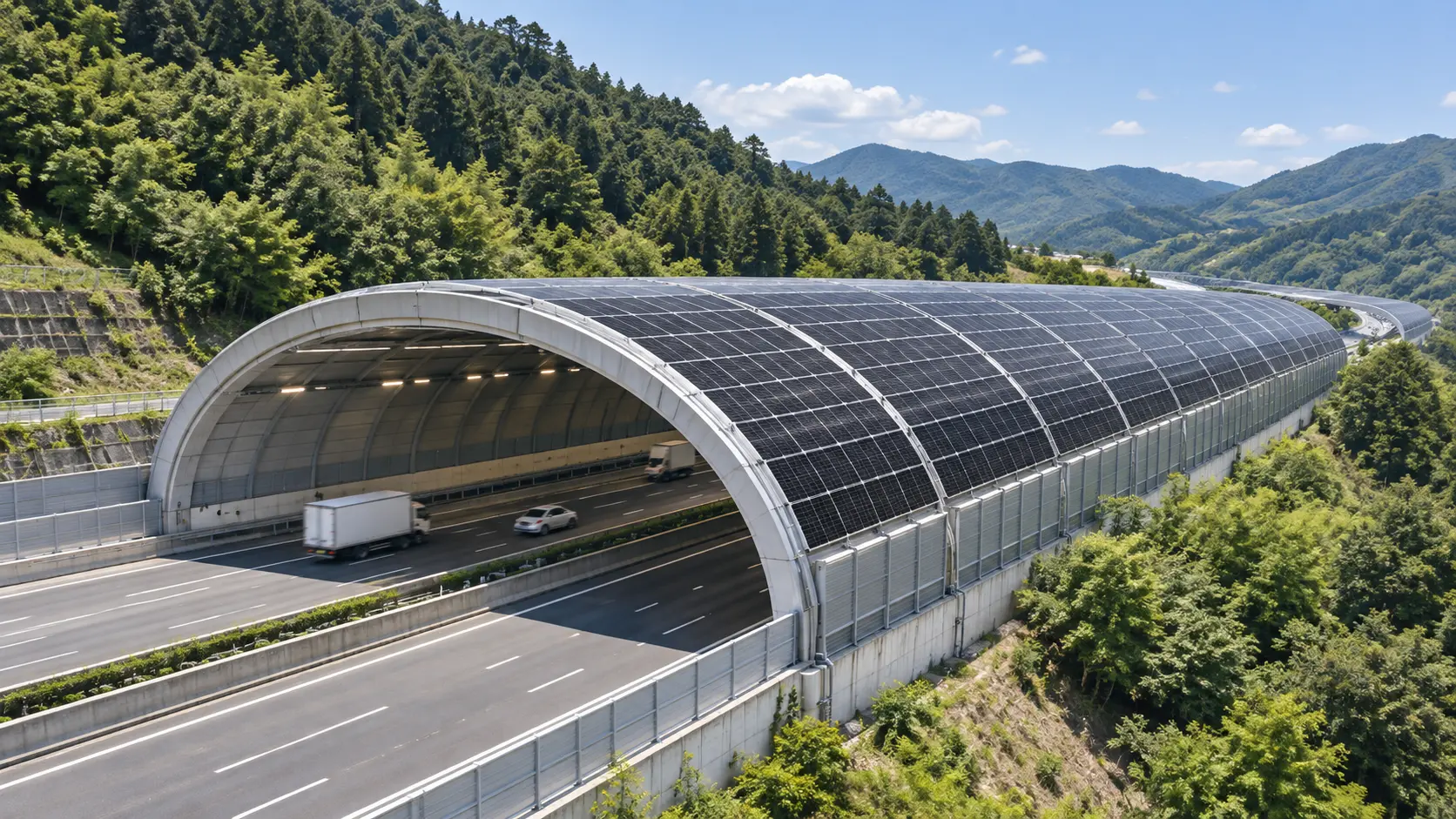

イメージ道路・防音シェルター
管理者の許可、構造、風圧、保守動線などの条件確認が必要です。
提供資料に基づく設置例
海外導入参考事例
曲面屋根から大面積の金属屋根まで、供給メーカーから提供された写真で設置イメージを確認できます。

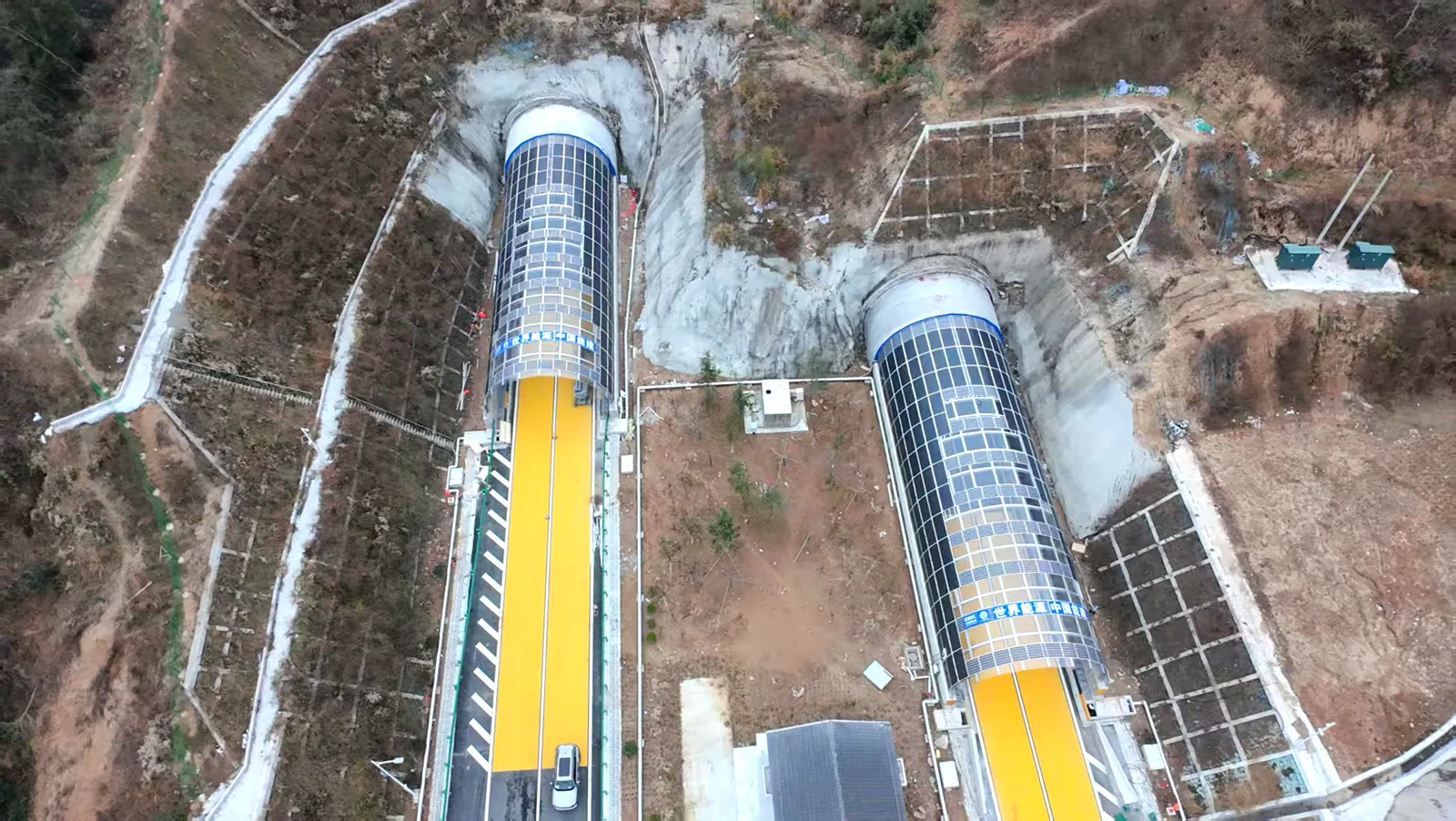

メーカー提供・海外設置参考和襄高速道路・トンネル入口
トンネル入口の曲面屋根を利用した太陽光発電の活用事例。全体の配置と設置範囲を示しています。

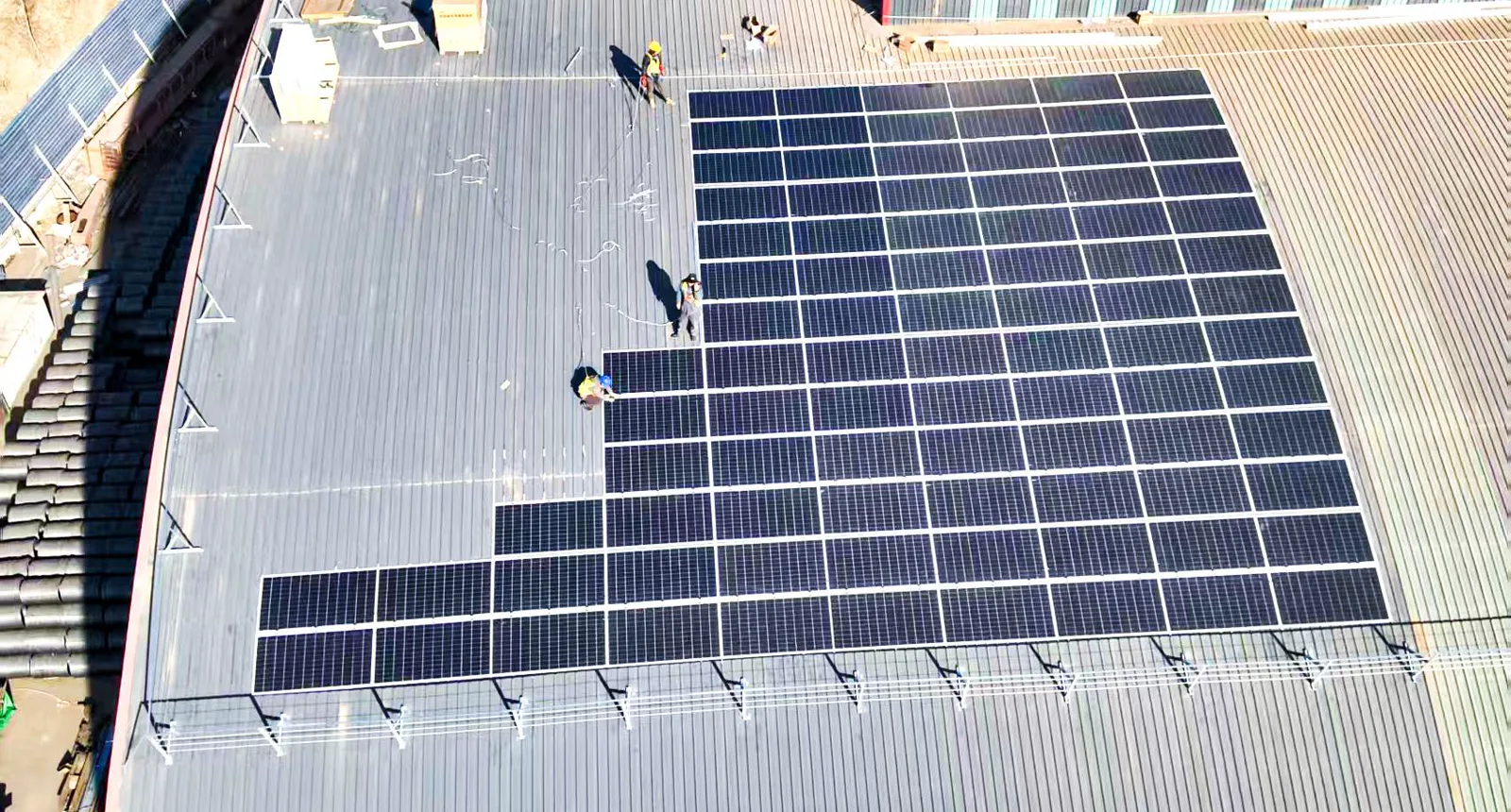

メーカー提供・海外設置参考唐山金州製鉄所・曲面屋根
工業施設の曲面屋根に沿って太陽光モジュールを配置した事例です。

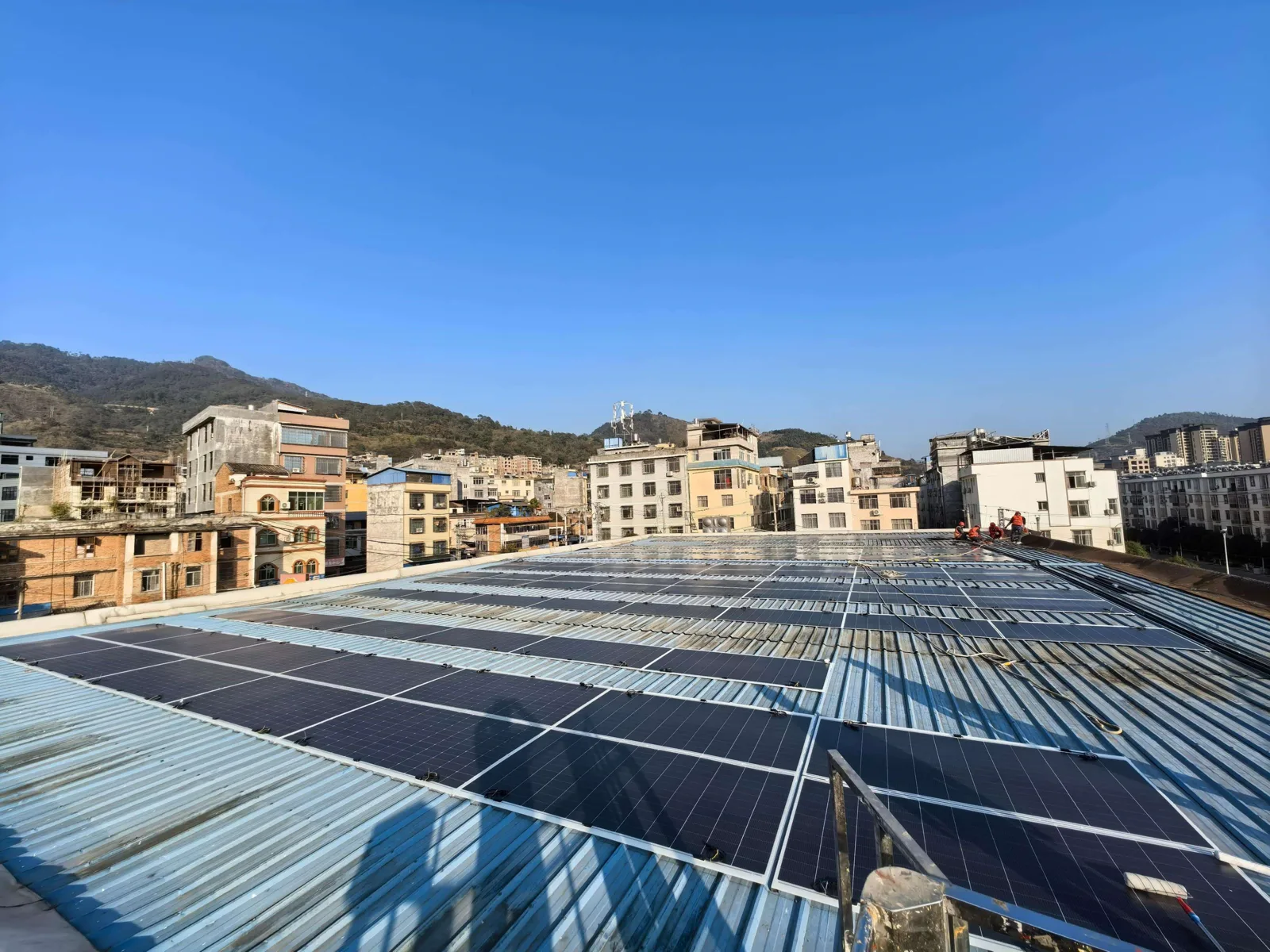

メーカー提供・海外設置参考雲南省・エネルギー施設
既存の金属屋根を活用した事例。原資料記載のプロジェクト容量は3MWです。

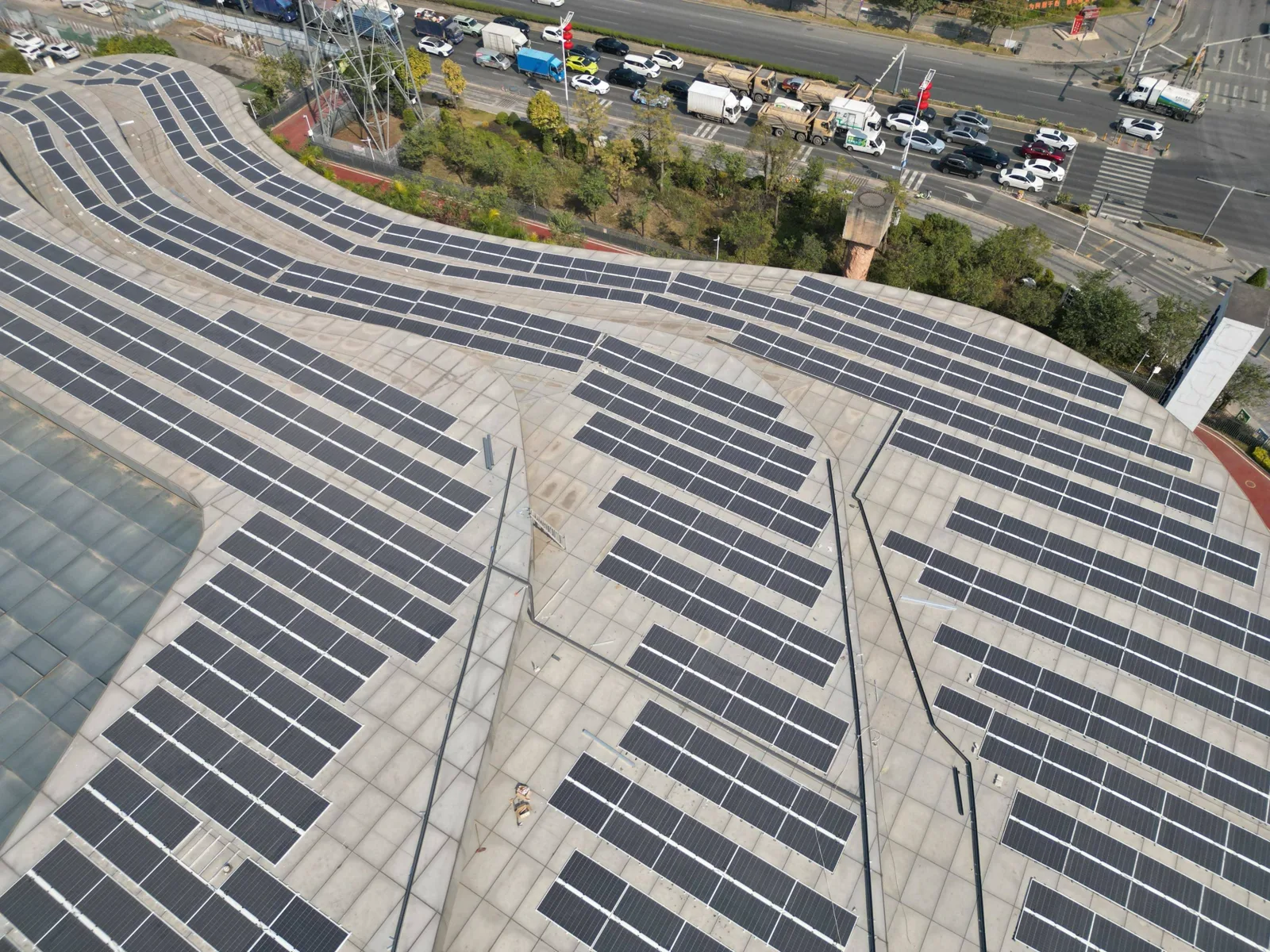

メーカー提供・海外設置参考深圳・九龍山体育公園
体育公園の屋根形状に沿って配置した事例。原資料記載のプロジェクト容量は2.5MWです。

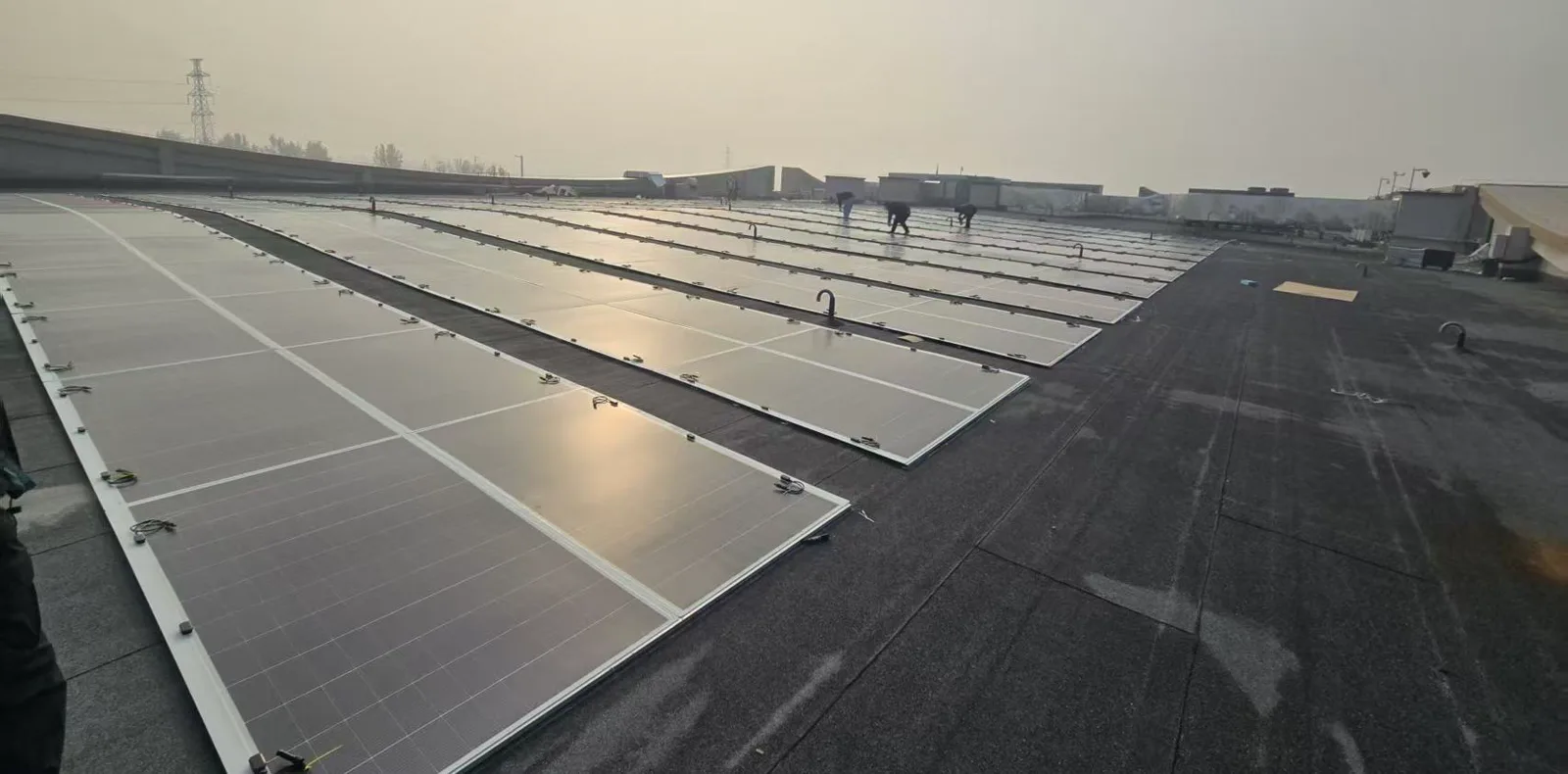

メーカー提供・海外設置参考天津サービスエリア
広い金属屋根を太陽光発電に活用し、屋根面に沿ってモジュールを配置した事例です。

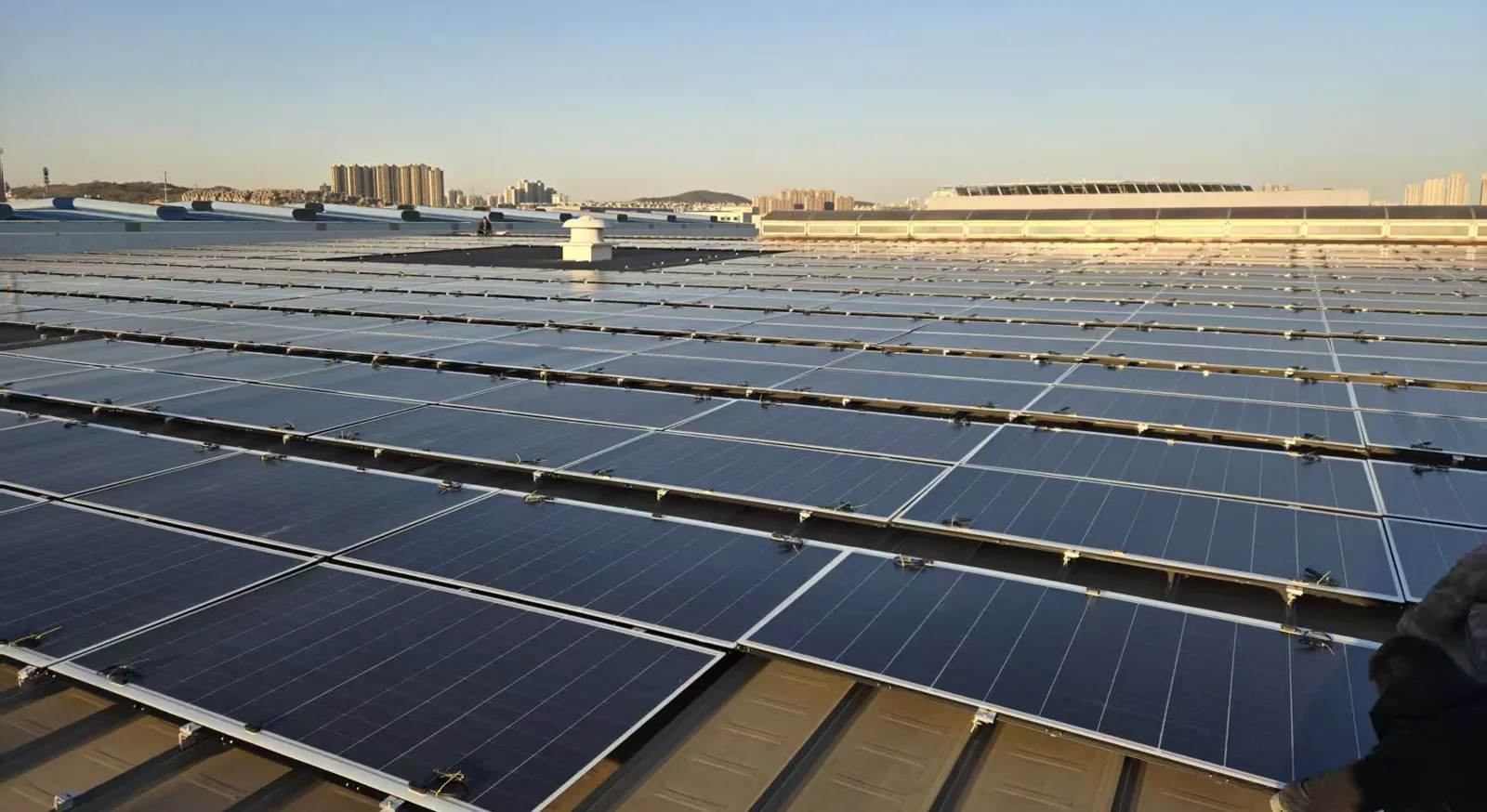

メーカー提供・海外設置参考大連開発区・工業施設
工業施設の屋根空間を利用した分散型太陽光発電の事例です。

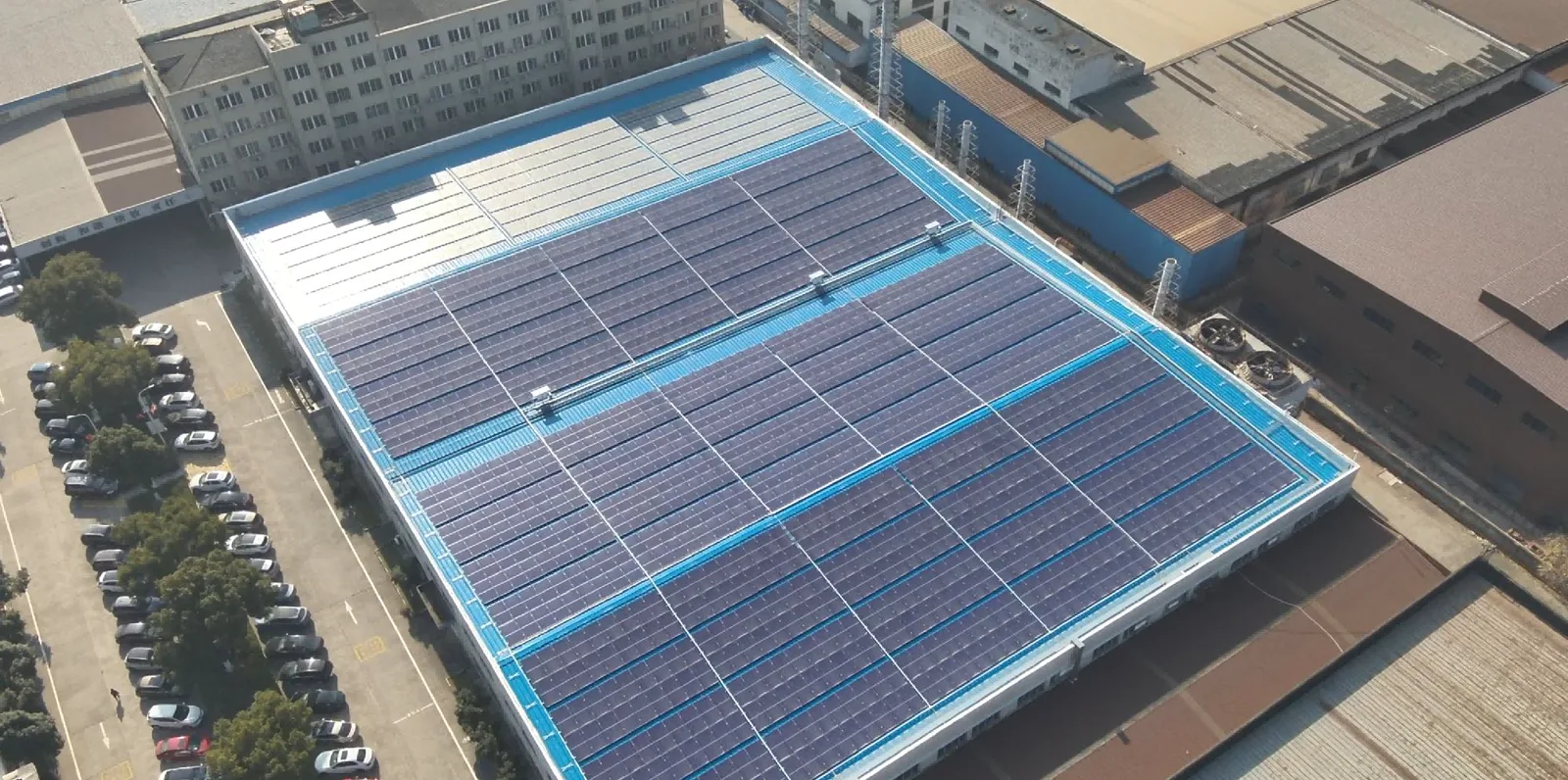

メーカー提供・海外設置参考浚鑫科技園
既存建物の屋根外周と設備条件に合わせて設置範囲を計画した事例です。

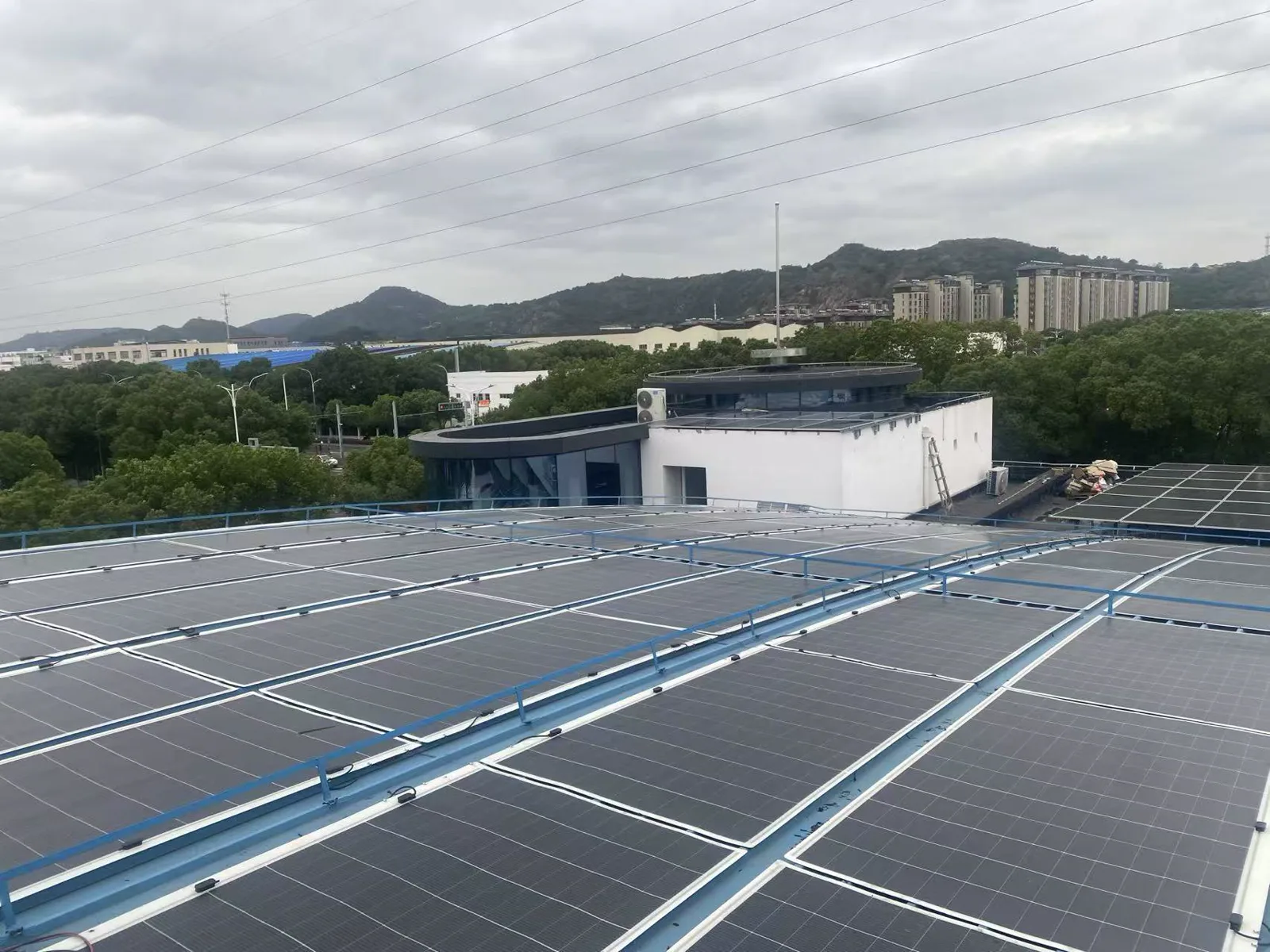

メーカー提供・海外設置参考蘇州・工業施設
工業施設の既存金属屋根に太陽光モジュールを配置した事例です。

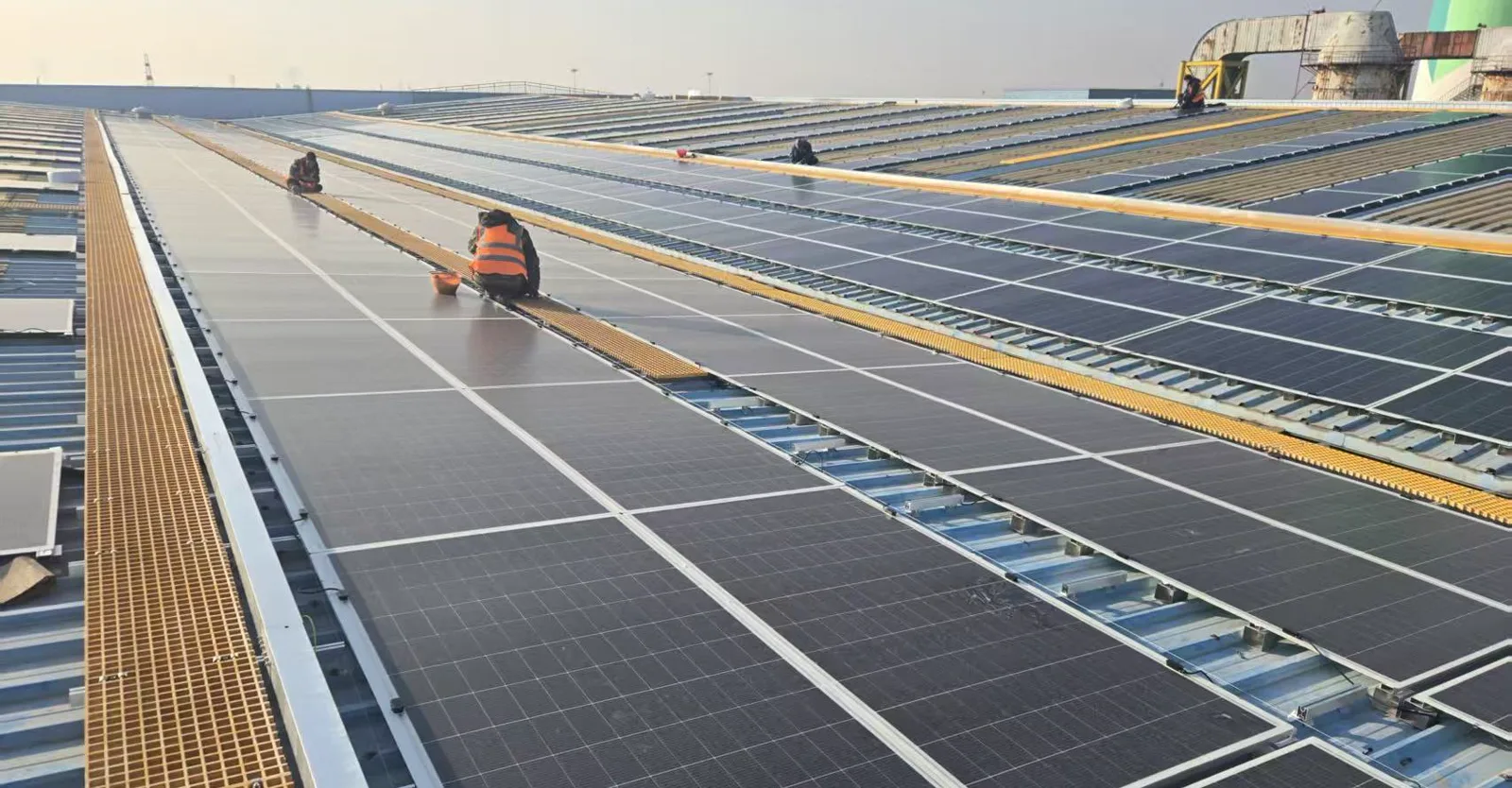

メーカー提供・海外設置参考唐山・曹妃甸区エネルギー施設
産業施設の広い屋根面を活用してモジュールを展開した事例です。

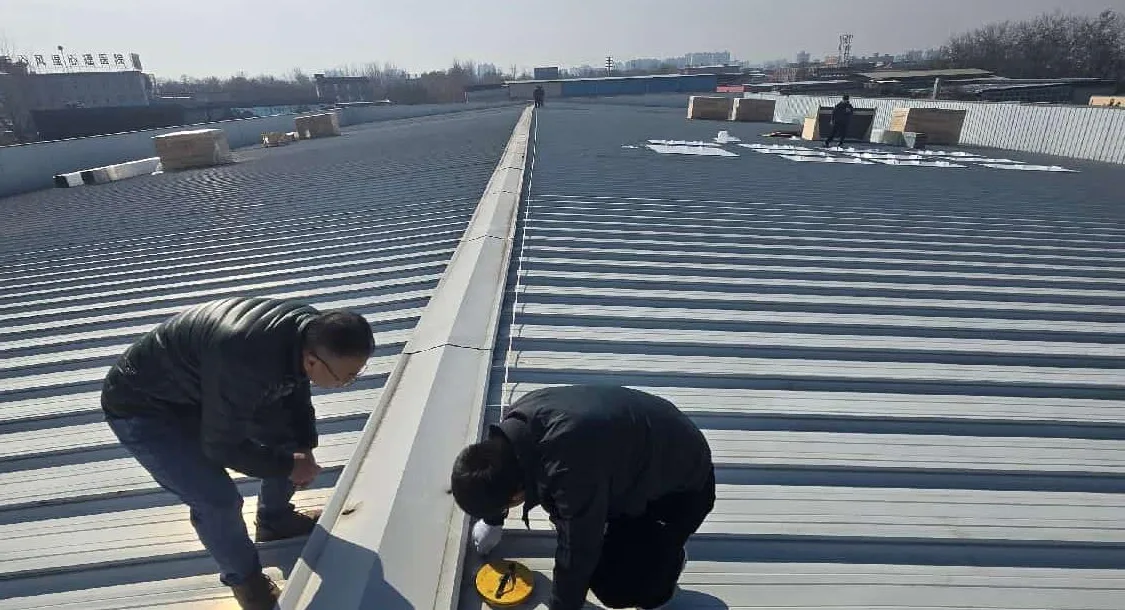

メーカー提供・海外設置参考山西省・臨汾
金属屋根上でのモジュール設置作業を記録した事例です。

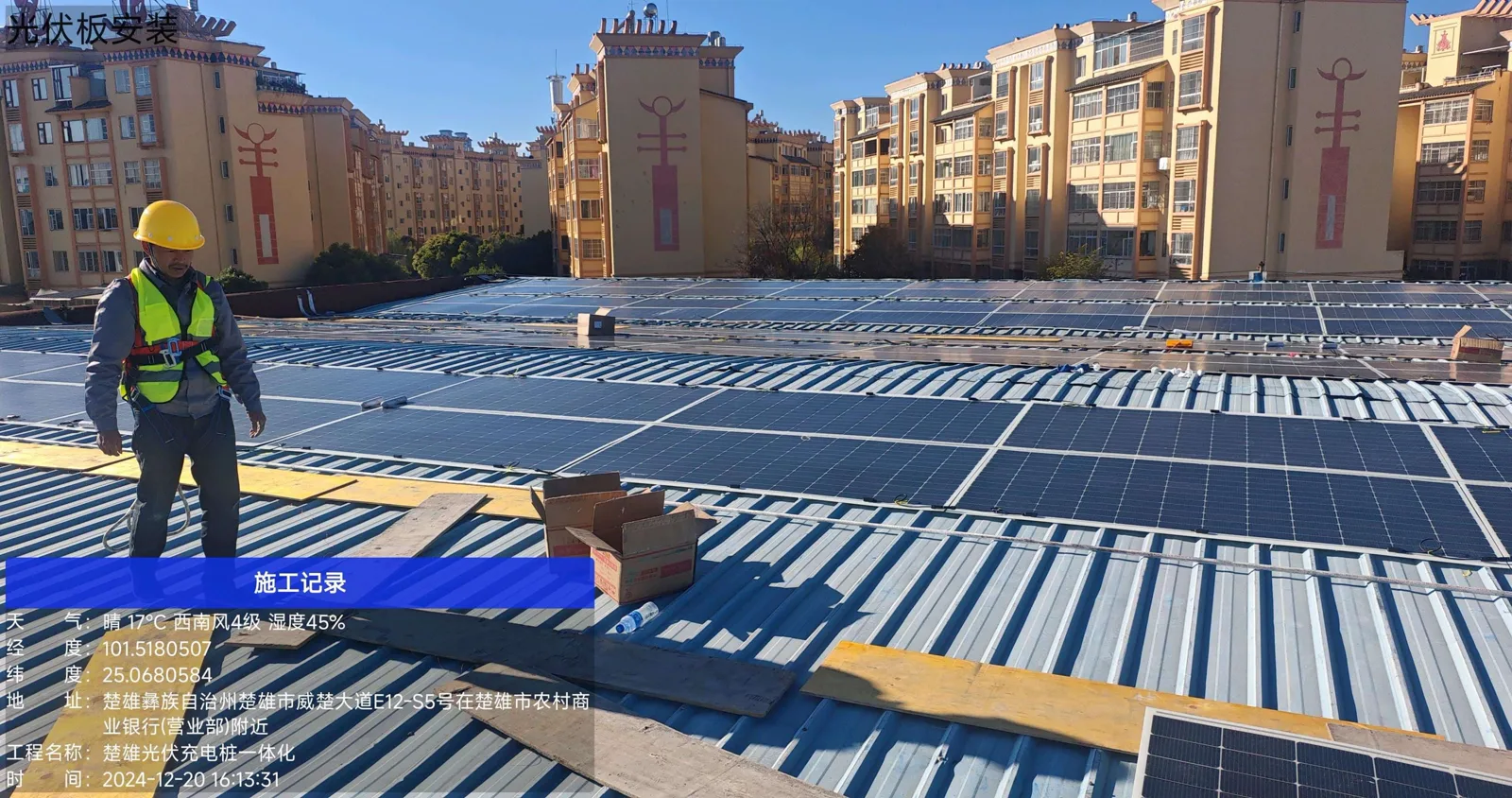

メーカー提供・海外設置参考楚雄市・工業施設
工業施設の金属屋根上でのモジュール配置と施工現場を示す事例です。
性能指標と設計上の注意
数字は、意味と適用範囲を分けて表示します。
製品性能、接着剤の材料特性、建物側の安全性は同じものではありません。案件ごとに必要な確認を行います。
モジュール機械荷重
製品資料に記載されたモジュール単体の試験値です。建物全体の許容荷重、地域の積雪荷重、固定部の耐力を保証する数値ではありません。
接続箱・動作温度
採用製品の仕様値です。配線経路、コネクタ、温度上昇、保守動線は案件ごとに電気設計で確認します。
最大出力温度係数
GM-FLEX製品資料に記載された代表値です。採用する型式の正式仕様書で最終確認します。
直接接着施工
専用接着剤の材料特性
曲面や金属屋根では、製品を専用構造接着剤で接着する方式を検討します。数値は提供されたHT906Z材料試験資料の試験片結果です。
- 引張強さ（初期）
- 白 3.48MPa / 黒 3.28MPa
- せん断強さ（初期）
- 白 3.28MPa / 黒 3.49MPa
- 破断時伸び（初期）
- 白 475.75% / 黒 408.51%
- 高温高湿後の引張強さ
- 白 1.80MPa / 黒 2.11MPa
- 高温高湿後のせん断強さ
- 白 2.07MPa / 黒 2.09MPa
これらは接着剤材料の参考値であり、実際の屋根における設計許容耐力ではありません。屋面材・塗膜との相性、表面処理、接着幅・厚さ、温度、養生条件、風圧を確認し、施工要領に従って設計します。未完了のGBRC試験や第三者確認を、完了済みとして表示していません。
根拠資料
性能指標の参照資料
数値だけを抜き出さず、原資料と適用範囲を確認できるようにしています。
軽量・フレキシブル太陽光 活用事例集
供給メーカーから提供された海外11プロジェクト・20ページの設置参考写真をまとめた資料です。
資料を開く →PDFGM-FLEX モジュール性能 参照資料
IEC 61215関連試験を含む原資料。原資料の発行者、型式、適用範囲をそのまま確認できます。
資料を開く →PDF専用接着剤 HT906Z 材料特性資料
初期値と高温高湿後の引張・せん断・伸びなど、接着剤材料の試験結果を確認できます。
資料を開く →PDFGM-FRAME 560 製品仕様書
背面架台・クランプ固定用560W製品の寸法、重量、構造を確認できます。
資料を開く →原資料には製造元・発行元の型式や呼称が記載されている場合があります。GreenMakerの採用型式への適用は、正式な仕様・契約資料で確認します。
特徴
導入前に確認したい特徴
GM-FLEXは120Wから580Wまで9シリーズ。設置面の幅や必要出力に合わせて選定できます。
枠なし・薄型のGM-FLEXは、曲率と接着条件が適合する曲面屋根や軽量屋根で検討します。
GM-FRAME 560は、背面架台とクランプによる機械固定を選ぶ折板屋根向けの別製品です。
設計では製品重量だけでなく、風圧、積雪、排水、配線、点検動線、荷重伝達を確認します。
仕様
仕様・構成
- GM-FLEX
- 枠なし・接着施工用。120〜580W、厚さ2.5mm、製品重量2.0〜8.5kg
- GM-FRAME 560
- 背面架台・クランプ固定用。560W、架台付き13.6kg、2260 × 1254 × 25mm
- モジュール機械荷重
- 正面5400Pa／背面2400Pa（製品資料値。建物全体の許容荷重や地域の積雪荷重とは別に確認）
- 接続箱・温度
- IP68／動作温度範囲 −40〜＋85℃
- 保証
- 製品保証12年／出力保証25年（適用条件は正式保証書で確認）
- 設計時の確認
- 屋面材、塗膜、腐食、曲率、風圧、積雪、排水、固定部、配線、保守動線
カタログ
2つの製品・施工体系
枠なし・接着施工用のGM-FLEXと、背面架台・クランプ固定用のGM-FRAME 560は別製品です。屋根条件に合わせて混同せずに選定します。
製品 01

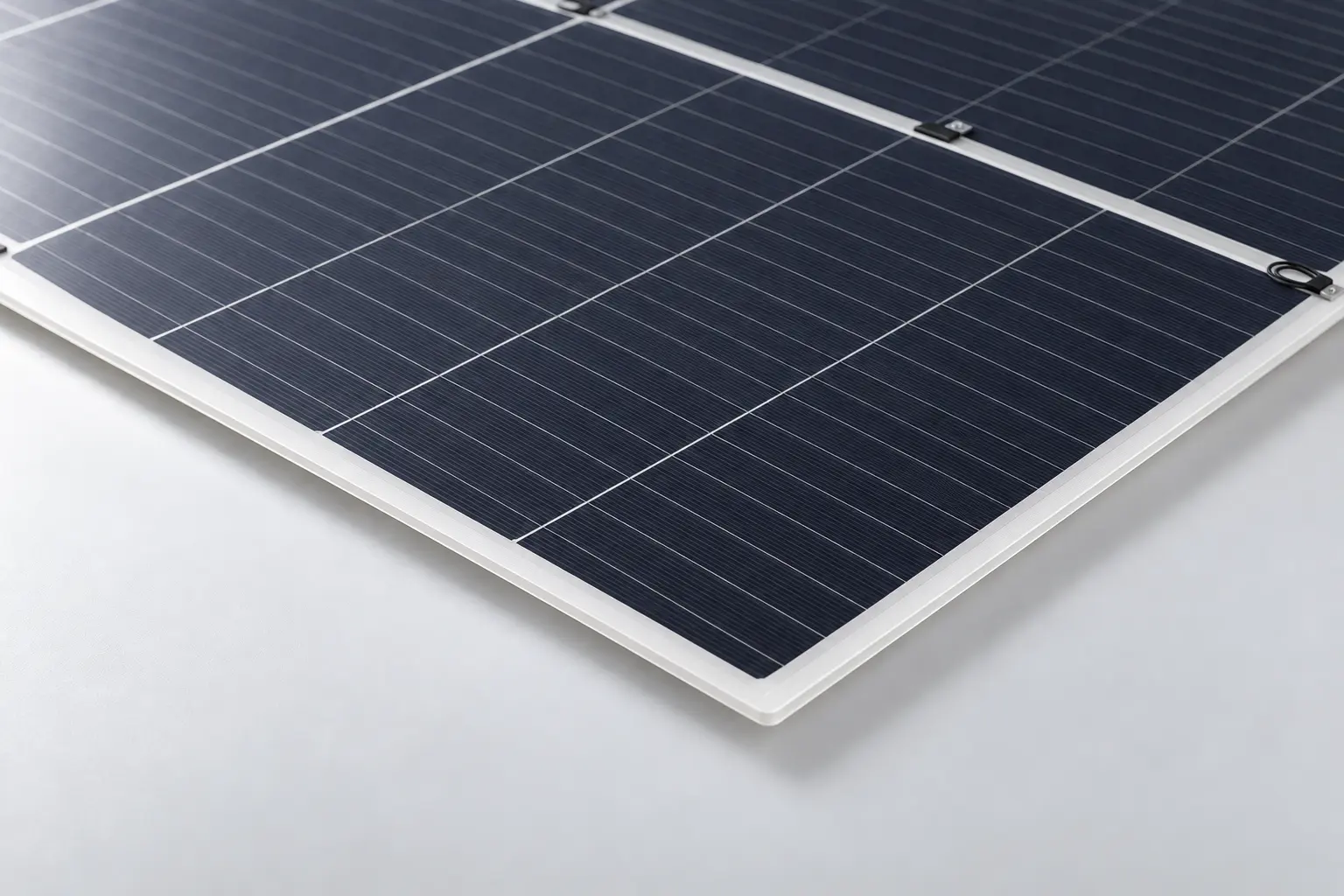

GM-FLEX｜枠なし・接着施工用
軽量・薄型・柔軟なモジュールを、専用接着剤で屋面へ直接接着する施工体系です。曲率、屋面材、塗膜、腐食、温度、風圧、下地処理と養生条件を確認します。
| 型式 | 出力 | 寸法 | 重量 | 技術 | 用途 |
|---|---|---|---|---|---|
| GM-FLEX 580 | 540 / 550 / 560 / 570 / 580W | 2260 × 1219 × 2.5mm | 8.5kg | N型TOPCon・144セル | 大面積屋根・曲面屋根 |
| GM-FLEX 520 | 500 / 510 / 520 / 530W | 2260 × 1110 × 2.5mm | 7.5kg | N型TOPCon・132セル | 標準屋根・曲面屋根 |
| GM-FLEX 480 | 450 / 460 / 470 / 480 / 490W | 2260 × 1020 × 2.5mm | 6.9kg | N型TOPCon・120セル | 中幅屋根・壁面導入 |
| GM-FLEX 430 | 410 / 420 / 430 / 440W | 2260 × 918 × 2.5mm | 6.3kg | N型TOPCon・108セル | 幅を抑えた施工面 |
| GM-FLEX 380 | 360 / 370 / 380 / 390 / 400W | 2260 × 825 × 2.5mm | 5.6kg | N型TOPCon・96セル | 細幅の屋根・壁面 |
| GM-FLEX 340 | 310 / 320 / 330 / 340 / 350W | 2260 × 735 × 2.5mm | 5.0kg | N型TOPCon・84セル | 細長い設置面 |
| GM-FLEX 290 | 270 / 280 / 290 / 300W | 2260 × 644 × 2.5mm | 4.4kg | N型TOPCon・72セル | 限られた幅の施工面 |
| GM-FLEX 200 | 200W | 1150 × 927 × 2.5mm | 3.2kg | TOPCon・54セル | 小面積・補助電源 |
| GM-FLEX 120 | 120W | 1545 × 425 × 2.5mm | 2.0kg | N型TOPCon・32セル | 小面積・補助電源 |
製品 02
GM-FRAME 560｜背面架台・クランプ固定用
折板屋根などで機械固定を選ぶ場合の架台付き製品です。折板形状、クランプ適合、支持位置、屋根・母屋への風雪荷重の伝達を確認します。
| 型式 | 出力 | 寸法 | 重量 | 技術 | 用途 |
|---|---|---|---|---|---|
| GM-FRAME 560 | 560W | 2260 × 1254 × 25mm | 13.6kg（架台付き） | 背面架台・クランプ固定 | 工場・倉庫の折板屋根 |
掲載値は確認済みの製品資料に基づきます。最終仕様、電気特性、保証条件、施工方法は案件ごとに正式資料で確認します。
